odvalovací obrážečky
Kromě obvyklých postupů obrážení lze na strojích firmy LIEBHERR použít technologie, které dovolují zvýšit produktivitu a flexibilitu obrážení, jakož i počet výrobních operací na jednom stroji při jednom upnutí:
- spirální najíždění s degresivním radiálním přísuvem - Controlled cutting process (CCP) Při spirálním najíždění s konstantním radiálním přísuvem se v závislosti na rostoucí hloubce zubové mezery zvětšuje i objem odebíraných třísek. To znamená, že zatížení stroje a nástroje roste plynule až do dosažení požadované konečné hloubky zubové mezery.
- obrábění více segmentů na jednom průměru nebo na jedné hřídeli, polohové orientování více ozubení navzájem a značkování, soustružení válcového nebo kuželového kontrolního nákružku, odhrotování - Special cutting process (SCP)
- obrážení dělicím způsobem s nejvyšší přesností a s dělením v kruhovém rychlo-posuvu, obrábění zvláštních profilů - Profil cutting process (PCP)

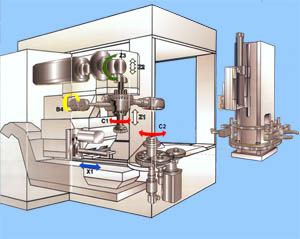

Produktivní odvalovací obrážečky řady LS obrábí kola s max. počtem až 3.000 dvojzdvihů za minutu. Stroje této řady mají standardně 5 CNC os - osa C1 rotační pohyb nástroje, C2 rotační pohyb obrobku, X1 radiální pohyb saní stojanu, Z3 zdvih obrážecího vřetena a B4 rotační pohyb odskokové vačky.
Obrážečka LS 180/F má posuvné obrážecí vřeteno jako větší obrážečky. Typ LS 180/E je vybaven NC vodítkem obrážecího vřetena rychlé pro nastavení přímých a šikmých ozubení v programu, bez nutnosti mechanické změny vodítka. Stroj charakterizuje maximální flexibilita, vysoká tuhost a přesnost pohonů pro korekce.
|
typ stroje/způsob zpracování | průměr obrobku (mm) | modul (mm) | délka zdvihu (mm) | axiální dráha (mm) |
|
LS 80 | 80 | 3/5 | 30/55 | - |
LS 80 F | 80 | 3/5 | 70 | 275 |
LS 180 F | 180 | 5 | 70 | 275 |
LS 180 E | 180 | 5 | 70 | 275 |
LS 280 | 280 | 3/5 | 30/55 | - |
