Kontrola čelních kol jednobokým a dvoubokým odvalem

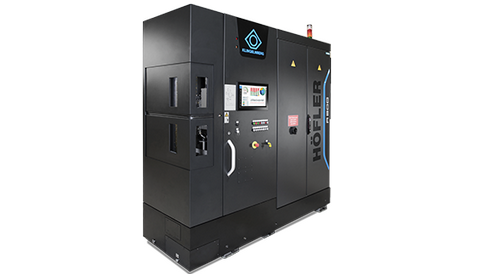

Pouze s flexibilním zkušebním strojem lze zvládnout rozmanité požadavky na kontrolu kvality ozubených kol. Zkušební stroj Höfler R 300 je pro tento účel optimálním řešením. Díky dostupnosti všech metod testování odvalu jednobokým nebo dvoubokým odvalem lze stroj R 300 použít v jakékoli fázi výrobního procesu čelních ozubených kol – od sledování měkkého obrábění přes kontrolu deformací způsobených kalením až po hodnocení hlučnosti ozubeného kola připraveného k montáži.

Zkušební stroj na čelní ozubení Höfler R 300 pokrývá, co se týče pojezdových drah os, stejné spektrum dílů jako osvědčená řada brusek na čelní ozubení Höfler Speed Viper, které lze propojit integrovanou automatizací . Lze tak testovat ozubená kola s vnějším průměrem až 300 mm. Spolu opčním opěrným držákem lze zkoumat vlastnosti hřídelí až o délce až 800 mm z hlediska chodu a hlučnosti.

Zkouška jednobokého odvalu (EWP)
Valivý pohyb v jednostranném záběru analogicky k montážní situaci v převodovce a měření kolísání převodového poměru. Koreluje s součtovou odchylkou dělení a záběrovými harmonickými v hlučnosti ozubení. Vyšší harmonické a fantomové pořadové lze při odpovídající amplitudě rovněž detekovat

Zkouška strukturálního hluku tělesa (KSP)
Jednoboké odvalování analogicky k montážní situaci v převodovce a měření buzení strukturální hlučnosti. Koreluje se záběrovými harmonickými, vyššími harmonickými a fantomovými pořadovými.

Zkouška rotačního zrychlení (DBP)
Odvalování v jednobokém kontaktu analogicky k montážní situaci v převodovce a měření rotačního zrychlení v důsledku odchylek jako míry buzení hlučnosti. Koreluje se záběrovými harmonickými, vyššími harmonickými a duchovými pořadovými v hlučnosti ozubení.

Zkouška dvoubokého odvalu (ZWP)
Valivý pohyb při kontaktu dvou boků. Koreluje s kruhovým výkyvem a umožňuje sledování přídavku.
