Odvalovací a profilové broušení

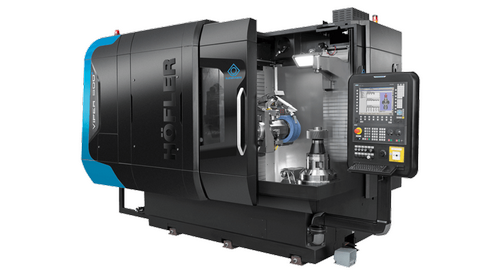

Bruska na čelní ozubení VIPER 500 je určena pro díly o průměru až 500 mm, moduly 0,5-22 (13) profilovým kotoučem, m 5 (m8) odvalovacím šnekem, délka upnutí mezi hroty 600 mm a je optimálně přizpůsobena pro malé až střední série. V závislosti na individuálních požadavcích je k dispozici ve třech různých konfiguracích – profilové broušení s malými brusnými kotouči pro speciální úkoly a technologie s více kotouči (K) a odvalovací broušení (W) nebo (KW), podle velikosti brusných hlav pro různé moduly a vnější nebo vnitřní ozubení. V konfiguraci VIPER 500 W / KW je možné provádět jak profilové broušení, tak i odvalovací broušení na stejném stroji - a to s nejkratšími časy přestavby.

Snadnou obsluhu podporuje propracovaná ergonometrie pro nakládání dílů a seřizování nástrojů.

K dispozici jsou opční programy pro všechny úpravy profilů a boků zubů a kontrolu ozubení na stroji.

Velký rozsah natočení brusné hlavy umožňuje další využití stroje nejen pro člení kola, ale i při ostření odvalovacích fréz, broušení spojkového ozubení, volných profilů, řetězových kol, cykloidních ozubení, klínových drážek.
